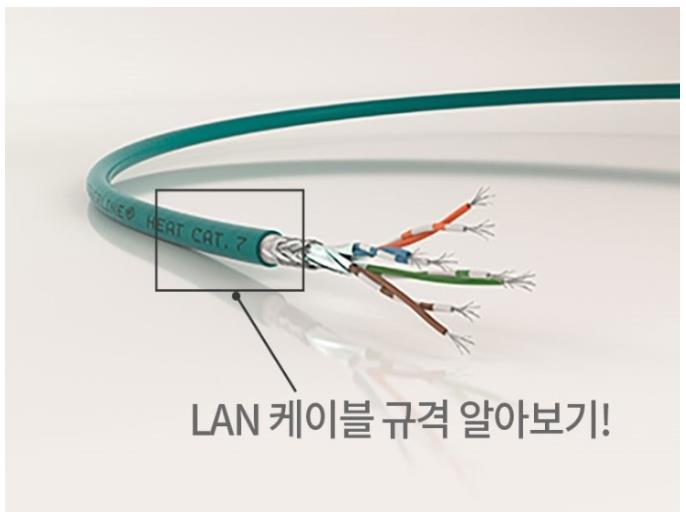

LAN 케이블 규격 - Cat 이란?

카테고리, CAT., Category 라는 구분법은 간단히 말하면 대역폭 (최고 주파수와 최저 주파수의 차이)

으로 UTP 케이블의 성능을 구분한 것입니다.

대역폭에 따라 전송 속도 차이가 나서 같은 시간동안 전송하는 데이터 량이 많고 적음의 차이로 나타납니다.

그래서 높은 카테고리의 케이블은 가정이나 공장, 사무실등의 내부 네트워크(내부 컴퓨터간의 연결)를 구축할 때 많이 사용되고 있습니다.

​

(참고1)

기가비트를 지원하는 랜선을 사용한다 하더라도 랜카드, 허브 등의 관련 장비가 기가비트를 지원하지 않으면 기가비트 속도를 사용할 수 없습니다.

(구성장치 중 최저 성능을 발휘하는 장치에 속도가 고정됨)

​

(참고2)

LAP 케이블 규격마다 명시되어 있는 Cat는 Category를 의미하며, LAN 케이블 내부 선들의 꼬임정도를 나타내는 단위이기도 합니다.

꼬임 횟수가 많을수록 크로스토크(데이터 고속 전송 시 발생하는 인접 라인의 신호 간섭으로 인한 품질저하 현상)을 감소시켜 데이터 전송률이 높아집니다.

Category는 미국전자 산업협회(EIA)에서 품질에 따라 UTP 케이블의 등급을 나타내는 의미입니다.

따라서, 카테고리에 따라 데이터 전송 속도가 달라지며, 필요한 데이터 전송 속도를 구현할 수 있는 적합한 카테고리 케이블을 선택해야 합니다.

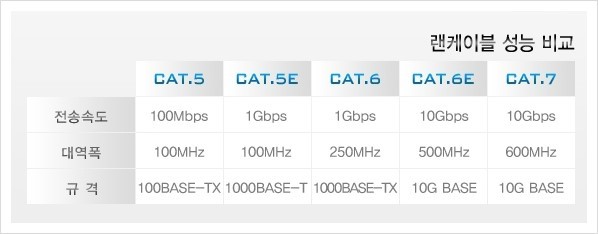

LAN 케이블 카테고리별 데이터 전송 속도는 아래와 같습니다.

LAN 케이블 종류 - 단선과 연선의 차이?

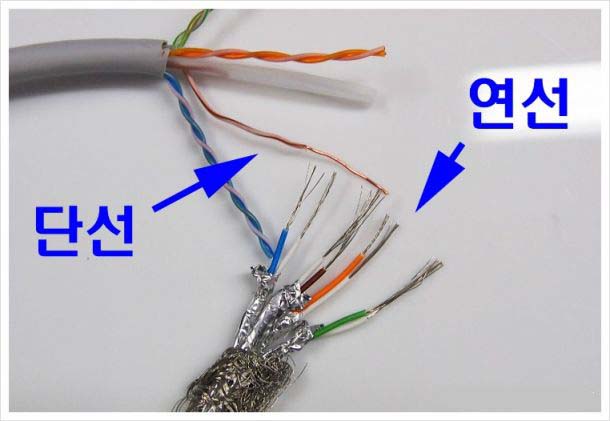

UTP 케이블(랜선) 속의 심선(구리선)이 한 가닥으로 이루어져있으면 단선, 여러가닥으로 되어있으면 연선입니다.

단선 - 한가닥의 구리선, 연선보다 유연성이 떨어짐. 1가닥이라 작업하기 편리하고 연선에 비해 저렴함. 작업용으로 판매되는 케이블은 주로 단선이 많습니다.

연선 - 여러가닥(대략 7가닥)의 구리선, 단선보다 유연하여 휘거나 변형하기 좋아 엘리베이터 내부 같이 움직이는 장치에 사용하기 좋음.

LAN 케이블 종류 - UTP 케이블, STP 케이블, S/FTP 케이블이란?

랜선의 각 명칭은 케이블 속의 심선(구리선)을 어떤 식으로 감싸고 있는지 실드 구조에 대한 명칭입니다.

공통적으로 들어가는 TP 라는 단어는 Twisted pair의 준말이며 두 가닥의 케이블이 꼬여있다는 의미입니다.

​

- UTP 케이블:

언실디드 트위스티드 페어(unshielded twisted pair cable)의 준말이며, ‘실드가 없다’는 의미와,

두 선이 한 쌍으로 꼬여있다는 의미 입니다.

​

- STP 케이블:

STP(쉴드 꼬임케이블)는 FTP(호일 쉴드)와 S-STP(스크린 쉴드)의 종류가 있습니다.

* STP는 실디드 트위스티드 페어(shielded twisted pair cable)의 약어,

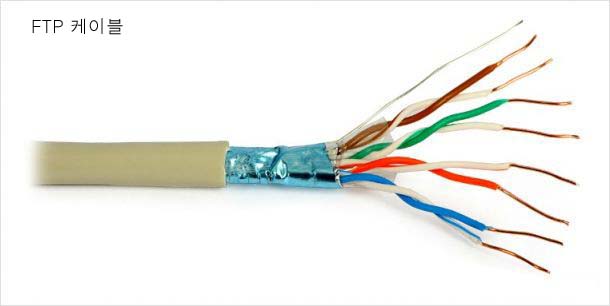

* FTP는 호일 트위스트 페어 (foiled twisted pair)의 약어로, UTP 케이블과 달리 8가닥의 케이블 외

Drain wire(접지선)이 있고, 외부의 전선 피복 안에 호일로 한번 감싸져 있는 구조입니다.

* S-STP는 스크린 실드 트위스트 페어 (Screened-shielded twisted pair)의 약어로,

차폐케이블로, 차폐의 종류는 알루미늄 호일 FTP, 편조쉴드 등 여러가지 종류가 있습니다.

​

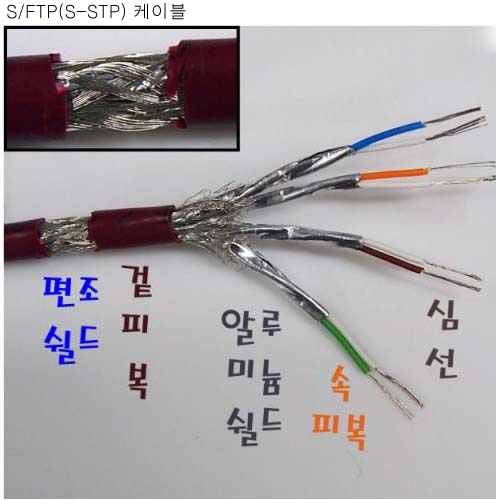

- S/FTP 케이블;

(Screened shielded twisted pair) 의 약어입니다.

안쪽에 꼬여있는 트위스트 페어 케이블에도 각각 실드가 되어있고 전부 모아서 한번 더 실드한 이중

쉴드 형태입니다. 실드는 편조실드로서, 실선이 그물처럼 촘촘히 짜여있는 구조입니다.

* Cat 5e, Cat6a / e 와 a 의 의미는?

​

Cat 5는 100MHz의 주파수 대역을 갖고 있지만 반이중 방식을 채택하고 있기 때문에, 이 주파수 대역을 한 페어(Pair)에서 50MHz씩 나눠 사용하게

되므로 그만큼 성능이 저하 됩니다.

하지만 카테고리 5e는 한 페어에서 송신과 수신이 모두 가능하기 때문에 주파수 대역을 분할할 필요 없이 100MHz를 사용할 수 있어 각 페어당 100MHz씩

총 400MHz의 통신이 가능합니다.

​

Cat6 외에도 Cat 6a로 표시되어 있는 제품을 볼 수 있습니다. 여기서 a는 "amendment"의 a를 의마하며, e는 "enhanced"를 의미합니다. 기존의 Cat 6을

개선한 버전으로 이해할 수 있습니다.

Cat 5에도 Cat 5e라는 좀 더 성능이 향상된 버전이 있습니다. Cat 5는 4개의 페어중 2개만 송수신에 사용하는 것에 비해 Cat 5e는 모든 페어를 송수신용으로

사용할 수 있습니다.

​

또한 Cat 5, Cat6 규격 외에도 성능이 크게 개선 된 Cat 7이 있습니다. Cat 7은 각 페어를 은박쉴드로 보호하고 편조쉴드로 다시 한번 감싸 외부 간섭을

완벽에 가깝게 차단한 케이블 입니다. Cat 7은 600MHz 이상 대역폭에 사용할 수 있으며, 최대 10Gbps의 기가비트 이더넷을 지원합니다.
