[케이블 사양 체크(확인)사항]
1. 사용 전압: 300/500V, 600/1000V, 기타
2. 적용 사양: KS C IEC 60502-1, BS EN 50288-7 , BS 5467, 기타
3. 난연 등급: IEC 60332-1(Flame Retardant) , IEC 60331(Fire resistant) , IEC 60332-3-24 Cat C, 기타
4. Cable Type (케이블 종류): Core Type, Pair Type, Triad Type, 기타
5. Cable Size (케이블 규격) : 가닥 수 X 도체굵기(SQ,
AWG)
6. Conductor
(도체) : CU, TIN CU, 기타
7. Insulation
Material (절연 소재):
PVC, XLPE, LSZH, 기타
8. Core
code (코어 식별): Numbering(흑색 바탕 흰색 숫자 / 흰색 바탕 흑색 숫자). Color(색상 기재)
9. Inner
Sheath (Bedding) Material / Color (내피 소재/색상): PVC , LSZH / BLACK

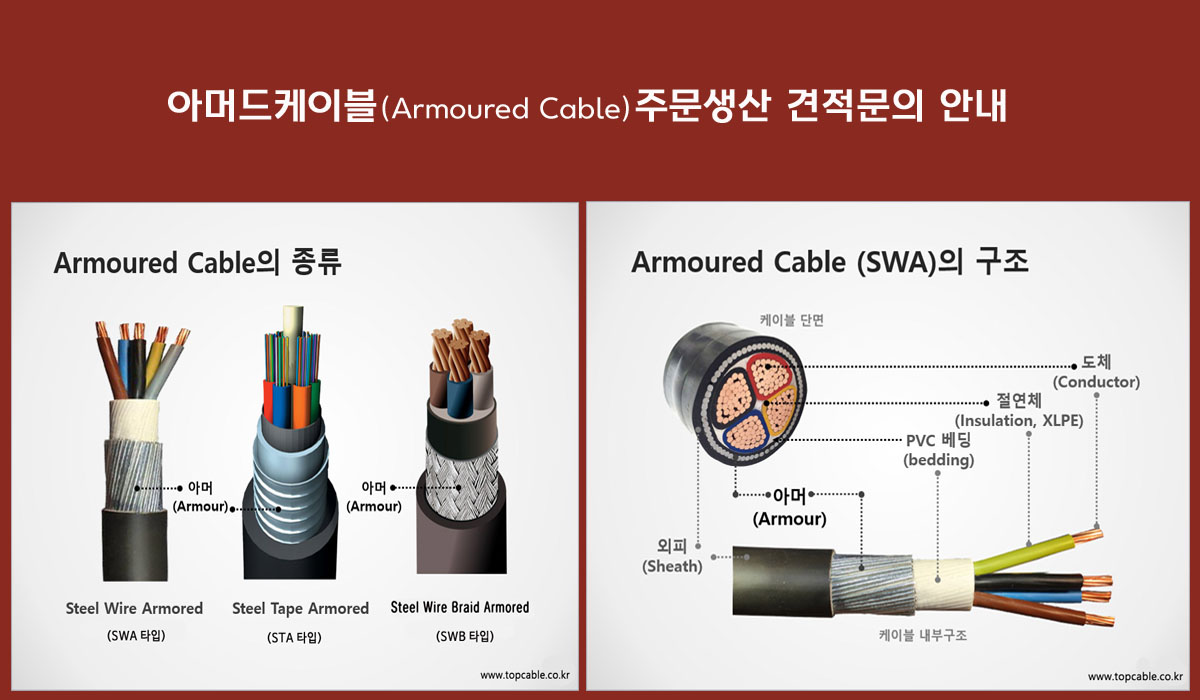

10. Armoured Type (아머드 종류):
① SWA: Steel Wire Armoured ② STA: Steel Tape
Armoured ③
SWB: Steel Wire Braid Armoured
④ AWA: Aluminum Wire Armoured ⑤ WBA: Wire Braid Armoured ⑥기타
11. Shield Y/N (차폐 유무):
12. Shield Type (차폐 종류): 차폐가 필요한 경우 체크.
- 개별차폐, 공동차폐, 개별차폐+공동차폐,
- 차폐시 접지선 적용여부와
접지선 사이즈.
- 차폐의 종류 선택: Al mylar tape or Cu tape (난연
아머드케이블), MICA tape (내화
아머드케이블), 기타.
13. Sheath Material
(피복 소재): PVC , LSZH, 기타
14. Sheath Color (피복 색상): BLACK, GREY, BLUE, 기타
15. 국내용, 해외용 / 프로젝트(공사)명:
16. 기타
요구사항 (특이사항) :
